نورد صفر زن، دستگاه رول ورق برای قوس دهی نزدیک به قطر صفر یکی از مهمترین دستگاهها در صنعت فلزکاری و شکلدهی ورق است. این دستگاه توانایی دارد که ورقهای فلزی را به شکل دایرهای یا استوانهای با شعاع بسیار کم (تقریباً صفر) خم کند. به همین دلیل به آن نورد صفر زن یا رول صفر زن گفته میشود.
کاربرد اصلی این دستگاه در صنایع ساخت لوله، تانک، مخزن تحتفشار، دودکش، قطعات استوانهای ماشینآلات و حتی صنایع نظامی و هوایی است. در این متن از سایت پیشرو ابزار بهصورت جامع به معرفی این دستگاه، انواع آن، تواناییها، مزایا و معایب میپردازم.
اصول کار دستگاه نورد صفر زن
نورد صفر زن بر اساس اصل عبور ورق از بین چند غلتک (Roller) و اعمال فشار کنترلشده کار میکند. با تنظیم فاصله غلتکها و میزان فشار، ورق بهتدریج خم میشود. تفاوت اصلی این دستگاه با نوردهای معمولی در این است که میتواند ورق را تا شعاعهای بسیار کوچک خم کند، یعنی قوس ایجادشده تقریباً به دایره کامل نزدیک شود.
به طور معمول دستگاههای نورد سهغلتکی یا چهار غلتکی برای این منظور استفاده میشوند. غلتکهای دستگاه بهصورت موازی و قابلتنظیم هستند تا ورق در هنگام عبور، بهتدریج به شکل منحنی درآید.
قطر و محدوده کاری نورد صفر زن
پرسشی که همیشه مطرح میشود این است که نورد صفر زن تا چه حد میتواند ورق را قوس بدهد؟
این دستگاه قادر است ورقها را از قطرهای نسبتاً بزرگ (چند ده سانتیمتر) تا قطرهای بسیار کوچک (حدود ۱۰ تا ۱۵ سانتیمتر) به شکل استوانه یا دایره خم کند. برخی مدلهای پیشرفته صنعتی حتی امکان خمکاری تا قطرهای کمتر از ۸ سانتیمتر را نیز دارند.
در عمل، کوچکترین قطر قابلدستیابی به ضخامت ورق، جنس ورق (فولاد، استیل، آلومینیوم، مس)، طول ورق و توان دستگاه بستگی دارد. بهعنوانمثال:
- برای ورقهای فولادی باضخامت ۲ میلیمتر، نورد صفر زن قادر است قوسهایی با قطر حدود ۱۵ سانتیمتر ایجاد کند.
- در ورقهای نازکتر مانند ۰.۸ میلیمتر، امکان رسیدن به قطرهای کمتر (۱۰ سانتیمتر یا حتی کمتر) وجود دارد.

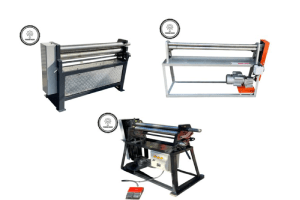

انواع دستگاه نورد صفر زن
۱. نورد دستی (Manual Plate Rolling Machine)
- در کارگاههای کوچک و برای ورقهای نازک استفاده میشود.
- نیروی خمکاری با دست یا یک هندل مکانیکی اعمال میگردد.
- مناسب برای تولید محدود و کارهای سبک.
- قطر قابلتولید محدود است (معمولاً بالای ۲۰ سانتیمتر).
۲. نورد مکانیکی (Mechanical Rolling Machine)
- حرکت غلتکها توسط الکتروموتور یا گیربکس مکانیکی صورت میگیرد.
- سرعت کار بیشتر از نوع دستی است.
- مناسب برای کارگاههای متوسط.
- قابلیت خمکاری ورق باضخامت بالاتر (مثلاً تا ۴ میلیمتر).
۳. نورد هیدرولیک (Hydraulic Plate Rolling Machine)
- پرکاربردترین نوع صنعتی.
- تنظیم فشار و حرکت غلتکها بهوسیله جکهای هیدرولیک انجام میشود.
- توانایی خمکاری ورقهای ضخیمتر (حتی ۲۰ میلیمتر یا بیشتر).
- قابلیت قوسدهی بسیار دقیق و نزدیک به شعاع صفر.
- برای تولید مخازن، تانکها و قطعات بزرگ صنعتی.
۴. نورد CNC (Computer Numerical Control Rolling Machine)
- مدرنترین نوع نورد صفر زن.
- تمامی تنظیمات (زاویه غلتکها، فشار، تعداد عبور ورق) توسط کامپیوتر کنترل میشود.
- دقت بسیار بالا، تکرارپذیری عالی و مناسب برای تولید انبوه.
- امکان ذخیره برنامه و تولید سریع چندین قطعه مشابه.
۵. نورد چهار غلتکه (Four-Roll Plate Rolling Machine)
- نسبت به مدل سه غلتکه، توانایی کنترل بهتر ورق در حین ورود دارد.
- دقت خمکاری بالاتر، مخصوصاً برای ورقهای ضخیم و قطرهای کوچک.
- امکان تولید ورقهای مخروطی یا فرمهای خاص.
اندازهها و ظرفیتهای دستگاه نورد صفر زن
دستگاههای نورد صفر زن در اندازهها و ظرفیتهای مختلف ساخته میشوند. برخی معیارها عبارتاند از:
ظرفیت ضخامت ورق
- سبک: تا ۲ میلیمتر
- نیمهسنگین: ۲ تا ۸ میلیمتر
- سنگین: ۸ تا ۳۰ میلیمتر
حداقل قطر قوسدهی
- کارگاهی سبک: ۲۰–۳۰ سانتیمتر
- صنعتی متوسط: ۱۰–۲۰ سانتیمتر
- صنعتی سنگین و CNC: کمتر از ۱۰ سانتیمتر
طول مفید غلتکها
- کارگاهی: ۵۰ تا ۱۰۰ سانتیمتر
- صنعتی: ۱ تا ۳ متر
- سنگین: بیش از ۳ متر (برای مخازن بزرگ و کشتیسازی)
بیشتر بخوانید: دستگاه نورد صفر زن 130 سانتی متری
سیستم انتقال نیرو
دستی، مکانیکی (گیربکس/زنجیر)، هیدرولیک، CNC
مزایای دستگاه نورد صفر زن
- توانایی خمکاری نزدیک به شعاع صفر: مهمترین ویژگی این دستگاه همین است که میتواند ورقها را به دایره کامل نزدیک کند.
- دقت بالا در شکلدهی: مخصوصاً در مدلهای CNC که خطای انسانی حذف میشود.
- قابلیت کار با ورقهای ضخیم: در مدلهای هیدرولیک و چهار غلتکه میتوان ورقهای بسیار ضخیم را نیز خم کرد.
- انعطافپذیری: امکان تولید قطعات استوانهای، مخروطی و حتی فرمهای پیچیده.
- سرعت تولید بالا: نسبت به روشهای دستی مانند چکشکاری، سرعت و بهرهوری چندین برابر است.
- صرفهجویی در انرژی و هزینه: بهخصوص در تولید انبوه، هزینه نهایی محصول بسیار کاهش مییابد.
معایب دستگاه نورد صفر زن
- هزینه خرید بالا: بهویژه مدلهای هیدرولیک و CNC سرمایهگذاری اولیه سنگینی نیاز دارند.
- نیاز به اپراتور ماهر: تنظیم زاویه غلتکها و فشار مناسب برای جلوگیری از شکستگی یا ترکخوردن ورق، مهارت بالایی میطلبد.
- محدودیت در شعاع کمتر از استاندارد: اگر شعاع قوس موردنظر کمتر از ظرفیت دستگاه باشد، امکان خمکاری وجود ندارد یا کیفیت سطحی ورق کاهش مییابد.
- مشکل برگشت فنری ورق: پس از خروج از دستگاه نورد، ورق اندکی به حالت اولیه بازمیگردد. این موضوع باید باتجربه و تنظیم دقیق جبران شود.
- هزینه نگهداری و تعمیرات: غلتکها و سیستم هیدرولیک بهمرورزمان نیاز به سرویس و تعویض دارند.
کاربردهای اصلی نورد صفر زن
- صنعت نفت و گاز: ساخت لولهها، تانکها و مخازن تحتفشار.
- صنعت تهویه و روکشسازی: تولید لولههای انتقال هوا و دود.
- صنعت کشتیسازی: شکلدهی ورقهای ضخیم برای بدنه کشتی.
- صنعت خودروسازی: ساخت قطعات استوانهای و مخازن کوچک.
- صنایع دفاعی: تولید پوستههای استوانهای تجهیزات خاص.
- صنایع هنری و معماری: تولید سازههای فلزی خمیده و قوسدار.
آینده نورد صفر زن
با پیشرفت فناوری، دستگاههای نورد صفر زن در حال حرکت به سمت اتوماتیکسازی کامل، کنترل CNC و هوشمندسازی هستند. استفاده از سنسورها، هوش مصنوعی و الگوریتمهای کنترل تطبیقی باعث میشود:
- کیفیت محصول بالاتر رود.
- ضایعات ورق کاهش یابد.
- ایمنی اپراتور افزایش یابد.
جمعبندی
دستگاه نورد صفر زن یکی از کلیدیترین تجهیزات فلزکاری است که امکان قوسدهی ورقها تا شعاع بسیار کم را فراهم میکند. این دستگاه در اندازهها و مدلهای مختلف (دستی، مکانیکی، هیدرولیک، CNC و چهار غلتکه) تولید میشود و توانایی کار با ورقهای نازک تا ضخیم را دارد.
مزایای اصلی آن عبارتاند از: توانایی خمکاری دقیق، سرعت بالا، انعطافپذیری و قدرت شکلدهی ورقهای ضخیم. معایب آن شامل هزینه بالا، نیاز به اپراتور ماهر و محدودیت در شعاعهای بسیار کوچکتر از ظرفیت استاندارد است. بهطورکلی، این دستگاه نقشی حیاتی در صنایع سنگین، ساختمانی، نفت و گاز، کشتیسازی و حتی هنرهای فلزی ایفا میکند.
