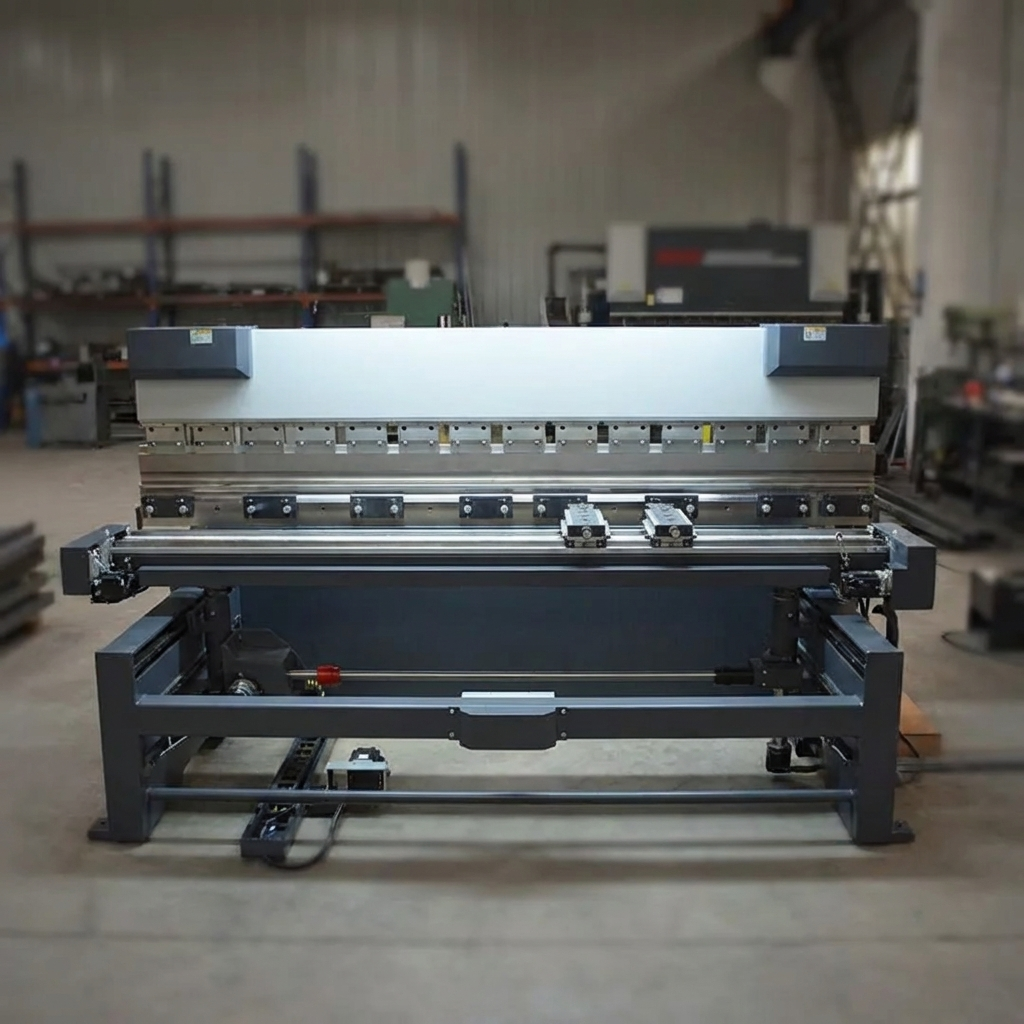

صنعت فلزکاری در سالهای اخیر و با ورود به سال 2026 پیشرفتهای چشمگیری داشته است. در این میان، دستگاه پرس برک (Press Brake) به عنوان قلب تپنده کارگاههای ورقکاری شناخته میشود. اگر قصد دارید قطعات پیچیده فلزی را با بالاترین دقت و کمترین ضایعات تولید کنید، درک عمیق نحوه کار پرس برک یک الزام است. ما در این مقاله اختصاصی از سایت پیشرو ابزار، قصد داریم به آموزش کار با دستگاه پرس برک بپردازیم و شما را با جدیدترین متدهای اپراتوری و مهندسی این دستگاه آشنا کنیم تا راندمان تولید خود را به حداکثر برسانید.

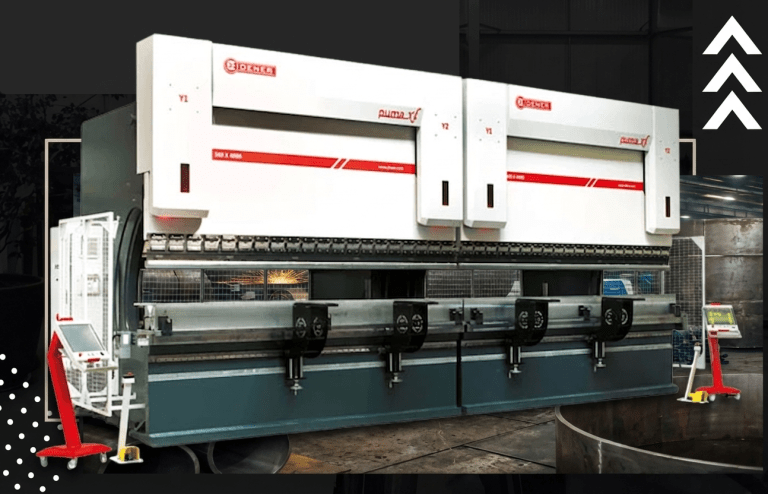

دستگاه پرس برک چیست و چگونه عمل میکند؟
دستگاه پرس برک یک ماشین صنعتی قدرتمند است که برای خم کردن ورقهای فلزی در زوایای مختلف طراحی شده است. نحوه کار پرس برک بر اساس اعمال فشار متمرکز بر یک خط مستقیم استوار است. در این فرآیند، ورق فلزی بین دو ابزار اصلی به نامهای «سمبه» (Punch) و «ماتریس» (Die) قرار میگیرد. با پایین آمدن فک متحرک دستگاه، ورق با نیروی بسیار زیاد به داخل شیار ماتریس فشرده شده و فرم دلخواه را به خود میگیرد.
برای درک بهتر فرآیند فیزیکی، باید بدانیم که میزان نیروی مورد نیاز برای خمکاری (تناژ) به ضخامت ورق، طول خم و نوع قالب بستگی دارد. مهندسان در سال 2026 برای محاسبه دقیق این نیرو از روابط ریاضی استفاده میکنند.
محاسبه نیروی خمکاری (تناژ)
یکی از مهمترین بخشهای آموزش کار با دستگاه پرس برک، آگاهی از میزان نیروی لازم است. فرمول پایه برای محاسبه تناژ به شرح زیر است:
=
K ×
L ×
S2
V
در این فرمول ریاضی:
- مقدار F نشاندهنده نیروی لازم برای خمکاری (بر حسب تن) است.
- پارامتر K ثابت جنس ورق (ضریب مقاومت کششی) است.
- مقدار L طول خمکاری میباشد.
- متغیر S بیانگر ضخامت ورق فلزی است.
- پارامتر V عرض دهانه ماتریس (قالب زیرین) را نشان میدهد.
محاسبه دقیق F از آسیب رسیدن به دستگاه و ابزارها جلوگیری کرده و طول عمر قطعات را در کارگاههای صنعتی به شدت افزایش میدهد.
آشنایی با اجزای حیاتی در نحوه کار پرس برک
برای اینکه به یک اپراتور حرفهای تبدیل شوید، ابتدا باید سختافزار دستگاه را به خوبی بشناسید. در فروشگاه پیشرو ابزار، ما همیشه تاکید میکنیم که شناخت قطعات، اولین قدم در آموزش کار با دستگاه پرس برک است.
۱. رام (Ram) یا فک متحرک: این بخش وظیفه اعمال نیروی عمودی را بر عهده دارد. سمبه روی این قسمت نصب میشود. در مدلهای مدرن، حرکت رام با دقت میکرومتریک کنترل میشود.
۲. سمبه (Punch) و ماتریس (Die): سمبه ابزار بالایی و ماتریس قالب پایینی است. زاویه و شعاع نهایی ورق مستقیماً به هندسه این دو قطعه بستگی دارد.
۳. قرار عقب (Backgauge): در متدهای جدید آموزش صنعتی، بکگیج اهمیت بالایی دارد. این سیستم که توسط موتورهای سروو کنترل میشود، ورق را در موقعیت دقیق قرار میدهد تا خط خم دقیقاً در جای درست ایجاد شود. مختصات قرار عقب معمولاً با متغیرهای (X,R,Z1,Z2)در سیستمهای CNC تعریف میشود.
۴. سیستم کراونینگ (Crowning): هنگام اعمال نیروهای سنگین، بدنه دستگاه ممکن است دچار انحنای میکروسکوپی شود. سیستم کراونینگ این انحنا را جبران میکند تا زاویه خم در تمام طول ورق یکسان بماند.
آموزش کار با دستگاه پرس برک به صورت گامبهگام
استفاده از این دستگاه نیازمند دقت و تمرکز بالایی است. در این بخش از مقاله پیشرو ابزار، مراحل عملیاتی را به ترتیب مرور میکنیم:
گام اول: تحلیل نقشه و انتخاب ابزار
قبل از روشن کردن دستگاه، اپراتور باید نقشه قطعه را بررسی کند. بر اساس ضخامت ورق (مثلا متغیر ) و زاویه مورد نیاز، سمبه و ماتریس مناسب باید انتخاب و روی فک بالا و پایین با دقت قفل شوند.
گام دوم: برنامهنویسی و تنظیم کنترلر CNC
در دستگاههای مدرن، اپراتور اطلاعاتی نظیر ضخامت ورق، طول برش، و شعاع خم را وارد کنترلر میکند. نرمافزار هوشمند دستگاه به طور خودکار تناژ لازم (F) و موقعیت بکگیج را محاسبه میکند. این سیستمها در سال 2026 دارای شبیهسازهای سهبعدی هستند که فرآیند خم را پیش از اجرای فیزیکی، در مانیتور نشان میدهند تا از تداخل ورق با بدنه دستگاه جلوگیری شود.
گام سوم: موقعیتدهی ورق
ورق فلزی به آرامی روی ماتریس قرار میگیرد و به سمت قرار عقب (Backgauge) هل داده میشود تا کاملاً مماس با آن شود. این کار تضمین میکند که فاصله لبه ورق تا خط خم کاملاً دقیق است.
گام چهارم: اجرای عملیات خمکاری
با فشردن پدال توسط اپراتور، فک بالا به سمت پایین حرکت میکند. در این مرحله، سرعت پایین آمدن رام باید به دقت کنترل شود تا ورق به صورت ناگهانی پرتاب نشود (پدیده شلاق زدن ورق). پس از رسیدن به نقطه مرگ پایین (Bottom Dead Center) و اعمال نیروی نهایی، فک بالا به موقعیت اولیه خود بازمیگردد.
انواع تکنولوژیهای پرس برک در بازار صنعتی
نحوه کار پرس برک ارتباط مستقیمی با تکنولوژی محرک آن دارد. در سایت پیشرو ابزار، ما با انواع این ماشینآلات سروکار داریم:
- پرس برکهای هیدرولیک: با استفاده از پمپها و سیلندرهای روغنی کار میکنند. قدرت بسیار بالایی دارند و برای ورقهای ضخیم عالی هستند.
- پرس برکهای الکتریک (سروو): این دستگاهها فاقد روغن هیدرولیک هستند، کاملاً با موتورهای سروو کار میکنند، سرعت بسیار بالایی دارند و مصرف انرژی در آنها تا 50% کمتر است.
- پرس برکهای هیبریدی: ترکیبی از سیستم هیدرولیک و الکتریک هستند که دقت بالا و قدرت را همزمان ارائه میدهند.
🔄
آیا به جای خمکاری زاویهدار، نیاز به انحنا دادن و گرد کردن ورق دارید؟
همانطور که در این آموزش اشاره شد، دستگاه پرس برک برای ایجاد خمهای زاویهدار (مانند فرمهای $V$ و $U$) بینظیر است. اما اگر پروژه صنعتی شما شامل تولید مخازن، لولهها و ایجاد انحنای یکپارچه در ورقهای فلزی است، شما به یک دستگاه نورد قدرتمند نیاز دارید. ما در پیشرو ابزار بهترین ماشینآلات نورد را با بالاترین کیفیت برای شما فراهم کردهایم.
پروتکلهای ایمنی 2026 در کار با پرس برک
آموزش کار با دستگاه پرس برک بدون ذکر نکات ایمنی بیمعنی است. با توجه به فشار بسیار بالای دستگاه (گاهی تا چند صد تن)، خطرات قطع عضو اپراتور را تهدید میکند.
در دستگاههای استاندارد و مدرن، از سیستمهای ایمنی لیزری (Laser Safe) استفاده میشود. این سیستمها یک پرتو نوری دقیقاً در زیر نوک سمبه ایجاد میکنند. اگر در حین حرکت فک، دست اپراتور یا هر مانع دیگری پرتو لیزر را قطع کند، دستگاه در کسری از ثانیه (کمتر از 0.01 ثانیه) متوقف میشود. همچنین استفاده از دستکشهای صنعتی مقاوم و عینک ایمنی برای اپراتورها کاملاً الزامی است.
نتیجهگیری نهایی
نحوه کار پرس برک ترکیبی از علم مکانیک، قدرت هیدرولیک و دقت الکترونیک است. یادگیری و آموزش کار با دستگاه پرس برک نیازمند شناخت دقیق ابزارها، توانایی محاسبه نیروی مورد نیاز و تسلط بر سیستمهای کنترلر CNC است. ما در پیشرو ابزار امیدواریم این مقاله اختصاصی توانسته باشد دیدگاه روشن و جامعی از عملکرد این ماشین قدرتمند صنعتی به شما ارائه دهد. با رعایت نکات مهندسی و ایمنی ذکر شده، میتوانید کیفیت تولیدات خود را به طرز چشمگیری ارتقا دهید. برای تهیه بهترین ابزارهای صنعتی، همواره میتوانید روی تخصص پیشرو ابزار حساب کنید.
