در صنعت کانالسازی، عایقکاری و فرمدهی ورق، دستگاه زیگ (Beading Machine) شاید در نگاه اول ساختاری ساده داشته باشد: یک موتور، یک گیربکس و دو شافت که میچرخند. اما همین دستگاه بهظاهر ساده، قلب تپنده کارگاههای ورقکاری است. کافی است یک روز دستگاه زیگ خراب شود یا دقت خود را از دست بدهد؛ نتیجه آن توقف کامل خط تولید، دپو شدن ورقهای نیمهکاره و خسارتهای مالی سنگین است.
بازار ماشینآلات صنعتی امروز پر از نمونههای بازاری و سبکساز شده است که با ظاهری فریبنده اما باطنی ضعیف عرضه میشوند. تشخیص و خرید دستگاه زیگ که بتواند سالها زیر فشار کار مداوم دوام بیاورد، از یک دستگاه ضعیف که پس از شش ماه دچار لقی شافت و شکستگی دنده میشود، نیازمند دانش فنی است.
در این مقاله تخصصی از پیشرو ابزار، ما بهعنوان تولیدکننده ماشینآلات صنعتی، پرده از اسرار ساخت برمیداریم. ما به شما نخواهیم گفت از ما بخرید، بلکه به شما میآموزیم چگونه مانند یک مهندس ارشد مکانیک، کیفیت را آنالیز کنید و بهترین خرید دستگاه زیگ را داشته باشید. با ما همراه باشید تا استانداردهای پنهان در یک دستگاه زیگ باکیفیت را بررسی کنیم.
۱. استخوانبندی دستگاه: شاسی و بدنه
اولین معیار قضاوت برای خرید دستگاه زیگ، بدنه دستگاه است. تمام نیروهای برشی و فشاری که به ورق وارد میشود، در نهایت باید توسط بدنه خنثی شود.
افسانه سبکی و حقیقت صلبیت
در ماشینسازی فرمدهی فلزات، وزن دستگاه یک مزیت است، نه عیب. دستگاههای زیگ باکیفیت معمولاً دارای بدنهای سنگین و یکپارچه هستند.

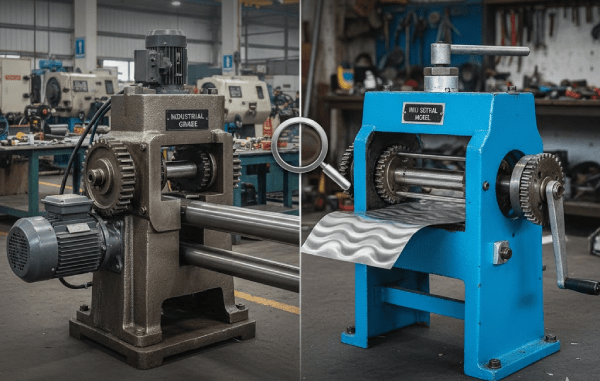

چدن در برابر پروفیل: بهترین دستگاههای زیگ دارای بدنهای از جنس چدن داکتیل یا چدن خاکستری با گرید بالا هستند. چرا؟ زیرا چدن خاصیت ذاتی میراکنندگی ارتعاش دارد. وقتی ورق گالوانیزه ۱.۲۵ میل وارد دستگاه میشود، ارتعاشات زیادی تولید میکند. بدنه چدنی این لرزشها را در خود هضم کرده و اجازه نمیدهد به بلبرینگها منتقل شود.
بدنههای ضعیف :نمونههای ارزانقیمت معمولاً از قوطیهای پروفیل آهنی یا ورقهای جوشکاری شده ساخته میشوند. این بدنهها زیر فشار خم میشوند. این خمش شاید با چشم دیده نشود، اما باعث میشود دو شافت اصلی از هم فاصله گرفته و عمق زیگ در طول کار کم و زیاد شود.
نکته طلایی: به محل اتصال گیربکس به بدنه دقت کنید. در دستگاههای اصیل، این محل ماشینکاری شده و اتصال با پیچ و مهرههای فولادی است. در نمونههای ضعیف، گیربکس با چند خالجوش به بدنه متصل شده که با اولین ضربه احتمال ترکخوردن دارد.
۲. قلب سیستم: شافتهای اصلی
اگر بدنه را استخوانبندی بدانیم، شافتها ستون فقرات دستگاه هستند. کیفیت شافت، مرز بین یک دستگاه دقیق و یک دستگاه ورق خراب کن است.
الف) متریال: راز آلیاژها
شما نمیتوانید با نگاهکردن به شافت، جنس آن را تشخیص دهید، اما حق دارید از سازنده بپرسید تا یک خرید دستگاه زیگ هوشمندانه داشته باشید.
استاندارد صنعتی: شافتها باید از فولادهای آلیاژی نظیر VCN150 یا MO40 (42CrMo4) ساخته شوند. این فولادها در برابر خستگی و پیچش مقاومت فوقالعادهای دارند.
نمونههای بازاری: بسیاری از سازندگان زیرپلهای از آهن معمولی (ST37) یا شافتهای ترانس (CK45 خام) استفاده میکنند. این شافتها پس از مدت کوتاهی تاب برمیدارند. تاب برداشتن شافت یعنی قرقرهها دیگر همراستا نیستند و ورق را در حین کار پاره میکنند.
ب) عملیات حرارتی
این بخش حیاتیترین تفاوت و در خرید دستگاه زیگ مهم است. شافت دستگاه زیگ در نقاطی که بلبرینگ و قرقره روی آن سوار میشود، باید سختکاری القایی شود. زیرا اگر شافت خام باشد، بهمرورزمان جای خار گشاد میشود. وقتی جای خار گشاد شود، قرقرهها هنگام استارت و استپ لق میزنند و دقت کار از بین میرود.
تست میدانی: اگر با نوک یک سوهان فولادی روی انتهای شافت (جایی که درگیر نیست) کشیدید و بهراحتی خط عمیق افتاد، آن شافت احتمالاً عملیات حرارتی مناسبی ندیده است.
ج) قطر شافت
برای دستگاههای زیگ برقی که قرار است ورق تا ضخامت ۱.۲ یا ۱.۵ میلیمتر را فرم دهند، قطر شافت نباید کمتر از ۳۲ میلیمتر باشد. شافتهای ۲۵ میلیمتری تنها برای ورقهای نازک (تا ۰.۶ میل) مناسباند و زیر بار سنگین خم میشوند.

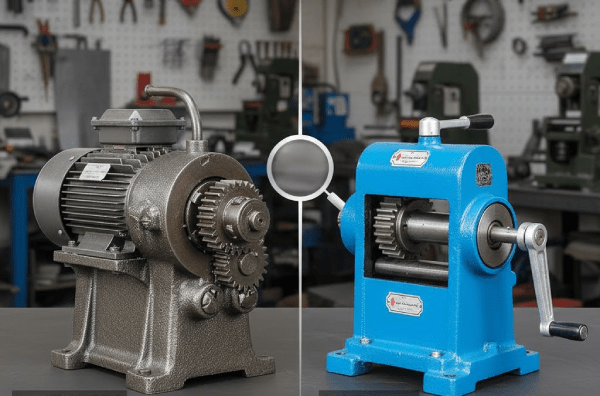

۳. سیستم انتقال قدرت: گیربکس و دندهها
صدای دستگاه، راوی سلامت آن است و در خرید دستگاه زیگ مهم است. یک دستگاه زیگ باکیفیت باید صدای هوم یکنواخت داشته باشد، نه صدای خرخر یا تقتق.
مهندسی دندهها
در داخل گیربکس، کیفیت دندهها تعیینکننده عمر دستگاه و گزینه اساسی در خرید دستگاه زیگ است.
- سنگزنی دندهها: دندههایی که پس از تراشکاری و آبکاری، عملیات سنگزنی روی آنها انجام شده باشد، بسیار نرم و بیصدا کار میکنند.
- دندههای تایمینگ: دو دندهای که در انتهای شافتها بیرون از گیربکس قرار دارند و نیروی شافت پایین را به بالا منتقل میکنند، بسیار مهم هستند. در دستگاههای بیکیفیت، این دندهها از چدن خشک ساخته میشوند و دندانههایشان زود میشکند. در دستگاه عالی، این دندهها فولادی و سختکاری شده هستند.
الکتروموتور
برند موتور اهمیت دارد، اما توان آن مهمتر است. برای کار صنعتی مداوم، موتور باید دارای استاندارد S1 (کار دائم) باشد.
توان پیشنهادی: برای ورق ۱ میل به بالا، موتور کمتر از ۱ اسب بخار (0.75 KW) توصیه نمیشود. موتورهای ضعیف زیر بار داغکرده و لاک سیمپیچ آنها میسوزد. همچنین استفاده از برندهای معتبر ایرانی (مثل پیشرو ابزار) یا برندهای درجه یک خارجی، تضمینکننده خدمات پس از فروش است.
۴. قرقرهها و قالبها: نقطه تماس
قرقره (غلطک) جایی است که هنر ماشینکاری سازنده مشخص میشود و بررسی آن در هنگام خرید دستگاه زیگ مهم است.
ماشینکاری CNC در برابر تراش دستی
قرقرههای دستگاه زیگ باید با دستگاههای تراش CNC تولید شوند. چرا؟ چون پروفیل نر و ماده باید دقیقاً مکمل یکدیگر باشند.
نشانه کیفیت: وقتی دو قرقره را بدون ورق رویهم میبندید و در مقابل نور میگیرید، نباید فاصله نوری نامنظمی بین آنها ببینید. اگر قرقرهها با تراش دستی ساخته شده باشند، معمولاً لبههای تیز و غیر قرینه دارند که باعث برش ورق یا ایجاد تنش در لبه کار میشود.
متریال قرقره
قرقرهها مصرفیترین قطعه دستگاه هستند. آنها باید از فولادهای ابزار (مانند SPK) ساخته شده و تا سختی ۵۵ تا ۶۰ راکول سختکاری شوند. قرقره نرم پس از ۵۰۰ متر کارکرد، شیار خود را ازدستداده و دیگر نمیتواند لبه ورق را کاملاً برگرداند.
۵. مکانیزمهای تنظیم و دقت مونتاژ
کیفیت فقط در قطعات نیست، در نحوه سر هم شدن آنهاست.
همراستایی
یکی از بزرگترین مشکلات دستگاههای ضعیف، فرار ورق است. یعنی وقتی ورق را وارد دستگاه میکنید، ورق تمایل دارد به سمت بالا یا پایین منحرف شود و پس در هنگام خرید دستگاه زیگ دقت نمایید.
- علت: عدم توازی شافت بالا و پایین.
- راهکار: در دستگاههای باکیفیت، نشیمنگاه بلبرینگها با دستگاههای بورینگ (Boring) دقیق ماشینکاری میشود تا دو شافت کاملاً موازی باشند.
سیستم تنظیم فشار فک بالا
پیچی که شافت بالا را پایین میآورد تا روی ورق فشار وارد کند، باید دارای رزوه کبریتی یا ذوزنقهای باشد. پیچهای معمولی (مثلثی) زیر فشار قفل میکنند یا هرز میشوند. همچنین وجود بلبرینگ کف گرد در زیر پیچ تنظیم، باعث میشود اپراتور با کمترین نیروی دست، بیشترین فشار را به ورق وارد کند.
۶. جزئیات ایمنی و ارگونومی
تولیدکننده حرفهای بهسلامتی و راحتی اپراتور اهمیت میدهد.
- پدال ایمن: پدال پایی باید دارای قاب محافظ باشد تا اگر قطعهای از دست اپراتور افتاد، دستگاه ناخواسته روشن نشود.
- تابلو برق استاندارد: استفاده از کلیدگردان ساده برای چپگرد/راستگرد کردن موتور خطرناک است. دستگاه باید دارای تابلو برق مجهز به کنتاکتور و بیمتال (محافظ حرارتی) باشد.
- کلید توقف اضطراری: وجود این کلید روی بدنه دستگاه برای مواقع خطر حیاتی است.
- صفحه راهنما: صفحهای که عمق زیگ را تنظیم میکند باید صلب و محکم باشد. اگر این صفحه با فشار ورق به عقب لیز بخورد، تمام قطعات تولید شده ابعاد متفاوتی خواهند داشت و ضایعات میشوند.
۷. گارانتی و خدمات: امضای تعهد
در نهایت، کیفیت دستگاه با تعهد سازنده تکمیل میشود و خرید دستگاه زیگ را تضمین می کند. دستگاه زیگ به دلیل ماهیت کارکردی پرفشار، نیازمند پشتیبانی است.
تأمین قطعات: آیا سازنده قرقرههای یدکی استاندارد را همیشه در انبار دارد یا برای هر بار سفارش باید منتظر تراشکاری بمانید؟
گارانتی واقعی: گارانتی باید شامل گیربکس و شافتها باشد. گارانتی صرفاً برای موتور (که سازنده آن شرکت دیگری است) کافی نیست.
چکلیست نهایی خرید دستگاه زیگ (خلاصه مدیریتی)
قبل از خرید دستگاه زیگ، این ۵ مورد را شخصاً بررسی کنید:
- تست لقی شافت: شافت بالا را با دست بگیرید و تکان دهید. نباید لقی شعاعی محسوس داشته باشد.
- تست صدا: دستگاه را روشن کنید. صدای گیربکس باید نرم باشد. صدای زوزه نشانه درگیری بد دندههاست.
- تست ورق ضخیم: از فروشنده بخواهید یک ورق با حداکثر ضخامت ادعا شده را زیگ بزند. دستگاه نباید دچار افت دور موتور شود.
- بررسی بدنه: از نزدیک جوشکاریها و ماشینکاریهای بدنه را ببینید. آیا تمیز و دقیق هستند یا پر از پلیسه و ناهمواری؟
- جنس شافت: صراحتاً در فاکتور قید شود که شافتها از جنس VCN یا MO40 و سختکاری شده هستند.
سخن آخر
خرید دستگاه زیگ، سرمایهگذاری روی خط تولید شماست. اختلاف قیمت بین یک دستگاه مهندسیساز و یک نمونه بازاری، شاید در لحظه خرید قابلتوجه باشد، اما این اختلاف در کمتر از یک سال از طریق عدم توقف خط تولید، کاهش ضایعات ورق و سرعت بالاتر اپراتور به جیب شما بازمیگردد.
ما در پیشرو ابزار مفتخریم که با رعایت تمام استانداردهای ذکر شده در بالا، دستگاهی را به دست صنعتگران ایرانی میرسانیم که نه یک هزینه، بلکه یک دارایی ارزشمند برای کارگاه آنان باشد.
برای مشاوره فنی و انتخاب مدل مناسب با کارشناسان ما تماس بگیرید.
