دستگاه خم کن (Bending Machine) ابزاری قدرتمند و حیاتی در صنایع مختلف، به ویژه فلزکاری و ساخت و تولید است که برای تغییر شکل دائمی ورق ها، لوله ها، پروفیل ها و سایر قطعات فلزی به زوایای مورد نظر به کار می رود. این دستگاه با اعمال نیرو به قطعه مورد نظر، آن را حول یک محور مشخص خم کرده و شکل نهایی مورد نظر را ایجاد می کند. دقت و قدرتی که دستگاه های خم کن ارائه می دهند، آنها را به ابزاری ضروری برای تولید قطعات پیچیده و دقیق در مقیاس های مختلف تبدیل کرده است.

اهمیت و کاربردها:

دستگاه های خم کن نقش کلیدی در تولید طیف وسیعی از محصولات ایفا می کنند. از ساخت قطعات خودرو و هواپیما گرفته تا تولید لوازم خانگی، مبلمان فلزی، سازه های ساختمانی و تجهیزات صنعتی که ردپای این دستگاه ها به چشم می خورد. دستگاه خم کن توانایی شکل دهی دقیق و تکرارپذیر فلزات، امکان تولید انبوه قطعات با کیفیت و یکنواخت را فراهم می سازد.

اصول کار دستگاه خم کن:

اساس کار دستگاه های خم کن بر اعمال نیرو به قطعه کار در یک نقطه یا امتداد مشخص است، در حالی که قطعه در نقاط دیگر ثابت نگه داشته می شود. این نیرو باعث ایجاد تنش در فلز شده و هنگامی که از حد الاستیک ماده فراتر رود، تغییر شکل دائمی رخ می دهد. نوع و میزان نیرو و نحوه کنترل حرکت اجزای دستگاه، تعیین کننده زاویه، شعاع و دقت خمکاری هستند.

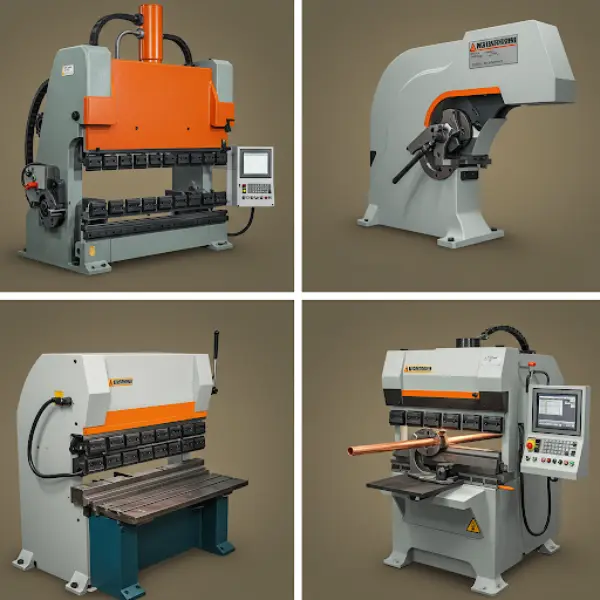

انواع دستگاه های خم کن: تنوع برای نیازهای گوناگون

دستگاه های خم کن بر اساس مکانیزم عملکرد، نوع قطعه کار، میزان اتوماسیون و کاربردهای خاص، به انواع مختلفی تقسیم می شوند. درک این دسته بندی به انتخاب دستگاه مناسب برای یک کاربرد خاص کمک می کند. برخی از مهم ترین انواع دستگاه های خم کن عبارتند از:

1. دستگاه های خم کن دستی (Manual Bending Machines):

این نوع دستگاه ها ساده ترین نوع خم کن هستند و نیروی خمکاری توسط اپراتور و از طریق اهرم، پیچ یا سایر مکانیزم های دستی اعمال می شود. از ویژگی های این دستگاه هزینه اولیه پایین، سهولت استفاده و نگهداری، مناسب برای کارهای سبک و حجم کم، دقت محدودتر نسبت به دستگاه های اتوماتیک است. وکاربردهای آن در کارگاه های کوچک، آموزش، کارهای تعمیراتی و ساخت نمونه های اولیه می باشد.

2. دستگاه های خم کن مکانیکی (Mechanical Bending Machines):

در این دستگاه ها، نیروی خمکاری توسط یک موتور الکتریکی و سیستم های انتقال قدرت مکانیکی مانند چرخ دنده، تسمه و لنگ تامین می شود و از ویژگی های این خم کن سرعت و قدرت بیشتر نسبت به دستگاه های دستی بوده که مناسب برای تولیدات با حجم متوسط است و دقت قابل قبولی دارد. از کاربردهای آن می توان تولید قطعات فلزی با ابعاد متوسط، صنایع سبک را نام برد.

3. دستگاه های خم کن هیدرولیک (Hydraulic Bending Machines):

این دستگاه ها از سیستم هیدرولیک برای تولید نیروی خمکاری استفاده می کنند. روغن تحت فشار توسط پمپ هیدرولیک به سیلندرها منتقل شده و باعث حرکت پیستون و اعمال نیروی لازم برای خمکاری می شود. ویژگی های مهم این دستگاه عبارت اند از قدرت بسیار بالا، دقت و کنترل عالی بر حرکت و نیرو، قابلیت خمکاری قطعات ضخیم و بزرگ، مناسب برای تولیدات با حجم بالا و کارهای سنگین. کاربردهای آن نیز عبارت اند از صنایع سنگین، خودروسازی، هوافضا، ساخت سازه های فلزی بزرگ.

4. دستگاه های خم کن CNC (CNC Bending Machines):

 این دستگاه ها مجهز به سیستم کنترل عددی کامپیوتری (CNC) هستند که امکان برنامه ریزی دقیق حرکات و زوایای خمکاری را فراهم می کند. ازویژگی های آن دقت و تکرارپذیری بسیار بالا، سرعت و راندمان بالا، قابلیت خمکاری قطعات پیچیده با زوایای متعدد، کاهش خطای انسانی را می توان نام برد. کاربردهای مهم آن تولید انبوه قطعات دقیق و پیچیده، صنایع با تلرانس های سخت است.

5. دستگاه های خم کن لوله (Tube Bending Machines):

این نوع دستگاه ها به طور خاص برای خمکاری لوله ها و پروفیل های گرد و مربعی طراحی شده اند. آنها می توانند لوله ها را با شعاع های مختلف و بدون ایجاد چروک یا تغییر شکل نامطلوب خم کنند. از ویژگی های این خم کن طراحی خاص برای نگهداری و خمکاری لوله، قابلیت خمکاری با شعاع های مختلف، دقت در حفظ شکل لوله است. کاربردهای خم کن عبارت است از استفاده در صنایع لوله کشی، خودروسازی (سیستم اگزوز)، ساخت مبلمان فلزی، تجهیزات پزشکی.

6. دستگاه های پرس برک (Press Brake):

اگرچه ممکن است به طور خاص به عنوان “خم کن” شناخته نشوند، اما پرس برک ها یکی از رایج ترین و پرکاربردترین ماشین آلات برای خمکاری ورق های فلزی هستند. آنها از یک سنبه و ماتریس برای شکل دهی ورق استفاده می کنند. که ویژگی آنها تطبیق پذیری بالا برای خمکاری انواع مختلف ورق با زوایای گوناگون، قابلیت انجام عملیات دیگر مانند پانچ و برش در مدل های خاص است. کاربردهای آن  شامل صنایع فلزکاری عمومی، ساخت قطعات بدنه، تولید پانل ها و محفظه های فلزی است.

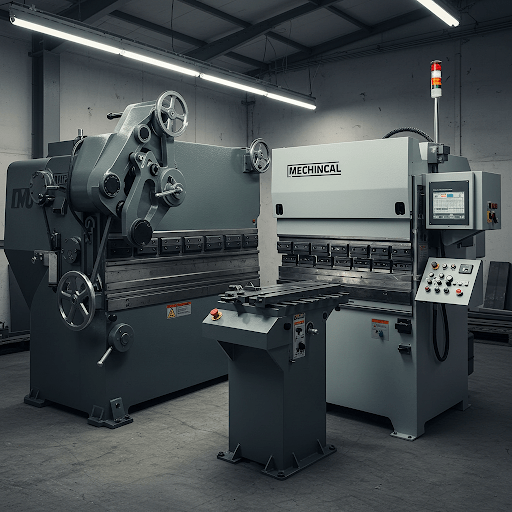

تفاوت های دستگاه خم کن هیدرولیک و ساده: قدرت در مقابل سهولت

در میان انواع مختلف دستگاه خم کن، مدل های هیدرولیک و ساده (که معمولاً به مدل های دستی و مکانیکی اشاره دارد) از اهمیت ویژه ای برخوردارند. این دو نوع دستگاه از نظر مکانیزم عملکرد، قابلیت ها و کاربردها تفاوت های اساسی دارند.

دستگاه خم کن ساده (دستی و مکانیکی):

مکانیزم عملکرد:

دستی: نیروی خمکاری مستقیماً توسط اپراتور از طریق اهرم، پیچ یا مکانیزم های مشابه اعمال می شود.

مکانیکی: در دستگاه خم کن مکانیکی نیروی خمکاری توسط یک موتور الکتریکی و سیستم های انتقال قدرت مکانیکی مانند چرخ دنده ها و تسمه ها تولید و منتقل می شود.

قدرت و ظرفیت:

قدرت و ظرفیت خمکاری این دستگاه ها معمولاً محدود است و برای خمکاری قطعات نازک تر و با ابعاد کوچکتر مناسب هستند.

دقت و کنترل:

دقت خمکاری به مهارت اپراتور در مدل های دستی یا تنظیمات مکانیکی دستگاه بستگی دارد. کنترل دقیق زاویه و شعاع خمکاری ممکن است دشوار باشد.

سرعت و راندمان:

سرعت خمکاری در مدل های دستی پایین است و در مدل های مکانیکی نیز معمولاً کمتر از دستگاه های هیدرولیک است. راندمان تولید برای حجم های بالا محدود است.

هزینه:

هزینه اولیه خرید و نگهداری این دستگاه ها معمولاً پایین تر از مدل های هیدرولیک است.

سهولت استفاده و نگهداری:

کار با دستگاه های دستی و مکانیکی معمولاً ساده تر است و نگهداری آنها نیز به دلیل پیچیدگی کمتر، آسان تر است.

دستگاه خم کن هیدرولیک:

مکانیزم عملکرد: نیروی خمکاری توسط سیستم هیدرولیک تولید می شود. پمپ هیدرولیک روغن را تحت فشار قرار داده و این فشار از طریق سیلندرها به ابزار خمکاری منتقل شده و نیروی لازم برای شکل دهی فلز را فراهم می کند. کنترل جریان و فشار روغن، امکان کنترل دقیق نیرو و سرعت حرکت اجزای دستگاه را فراهم می کند.

قدرت و ظرفیت: دستگاه های خم کن هیدرولیک قادر به تولید نیروی بسیار زیادی هستند و می توانند قطعات ضخیم و بزرگ را با سهولت خم کنند. ظرفیت خمکاری این دستگاه ها به طور قابل توجهی بالاتر از مدل های ساده است.

دقت و کنترل: سیستم هیدرولیک امکان کنترل دقیق بر حرکت و نیروی اعمال شده را فراهم می کند. این امر منجر به دقت بالاتر در زوایای خمکاری و شعاع های مورد نظر می شود. همچنین، امکان تنظیم دقیق سرعت خمکاری وجود دارد.

سرعت و راندمان: دستگاه های هیدرولیک معمولاً سرعت عمل بالاتری نسبت به مدل های ساده دارند، به ویژه در خمکاری قطعات بزرگ. این امر منجر به افزایش راندمان تولید در حجم های بالا می شود.

هزینه: هزینه اولیه خرید دستگاه خم کن هیدرولیک بالاتر از مدل های ساده است. همچنین، هزینه های نگهداری و تعمیرات سیستم هیدرولیک ممکن است بیشتر باشد.

سهولت استفاده و نگهداری: کار با دستگاه های هیدرولیک ممکن است نیاز به آموزش بیشتری داشته باشد. نگهداری سیستم هیدرولیک نیز تخصصی تر است و نیاز به بررسی منظم سطح روغن، فیلترها و اتصالات دارد.

نحوه کار دستگاه خم کن هیدرولیک: قدرت سیال در خدمت شکل دهی

دستگاه های خم کن هیدرولیک از اصول اساسی مکانیک سیالات برای تولید نیروی مورد نیاز جهت خمکاری فلزات استفاده می کنند. چرخه کاری این دستگاه ها به طور کلی شامل مراحل زیر است:

تامین نیرو: یک موتور الکتریکی پمپ هیدرولیک را به حرکت در می آورد. پمپ هیدرولیک با مکش روغن از مخزن و فشرده سازی آن، روغن پرفشار را به سیستم هیدرولیک ارسال می کند. فشار روغن تولید شده، عامل اصلی ایجاد نیرو در سیلندرها است.

انتقال نیرو: روغن پرفشار از طریق لوله ها و شیلنگ های هیدرولیک به شیرهای کنترل منتقل می شود. این شیرها وظیفه هدایت جریان روغن به سیلندرهای هیدرولیک را بر عهده دارند.

تبدیل نیرو به حرکت: شیرهای کنترل با توجه به دستورات اپراتور یا سیستم کنترل CNC، جریان روغن پرفشار را به داخل سیلندرهای هیدرولیک هدایت می کنند. فشار روغن وارد شده به سیلندر، پیستون را به حرکت در می آورد. حرکت پیستون به صورت خطی به ابزار خمکاری (مانند سنبه در پرس برک یا فک های خم کن در دستگاه های دیگر) منتقل شده و نیروی لازم برای خمکاری قطعه کار را اعمال می کند.

کنترل حرکت و نیرو: سیستم هیدرولیک امکان کنترل دقیق سرعت حرکت پیستون و میزان نیروی اعمال شده را فراهم می کند. این کنترل از طریق تنظیم جریان و فشار روغن توسط شیرهای کنترل و سیستم های بازخورد مانند سنسورهای فشار و موقعیت انجام می شود.

بازگشت به حالت اولیه: پس از اتمام عملیات خمکاری، شیرهای کنترل جریان روغن را به گونه ای تغییر می دهند که پیستون به حالت اولیه خود بازگردد و ابزار خمکاری از قطعه کار جدا شود. روغن استفاده شده به مخزن هیدرولیک باز می گردد تا در سیکل بعدی مورد استفاده قرار گیرد.

اجزای اصلی سیستم هیدرولیک در دستگاه خم کن:

مخزن روغن: محل نگهداری روغن هیدرولیک.

پمپ هیدرولیک :تولید کننده جریان روغن پرفشار.

موتور الکتریکی :تامین کننده نیروی مکانیکی برای پمپ.

شیرهای کنترل : هدایت کننده جریان و فشار روغن.

سیلندرهای هیدرولیک : تبدیل کننده فشار روغن به نیروی خطی.

لوله ها و شیلنگ های هیدرولیک : انتقال دهنده روغن پرفشار.

فیلترها : حذف کننده آلودگی ها از روغن.

مانومترها :نمایش دهنده فشار روغن.

سیستم خنک کننده روغن : کنترل کننده دمای روغن.

نتیجه گیری:

درک تفاوت های بین دستگاه خم کن دستی و هیدرولیک و نحوه کارکرد مدل های هیدرولیک، به انتخاب مناسب ترین دستگاه برای نیازهای تولیدی خاص کمک می کند. دستگاه های هیدرولیک با قدرت، دقت و کنترل برتر خود، برای تولیدات سنگین و با حجم بالا ایده آل هستند، در حالی که دستگاه های ساده برای کارهای سبک تر و با حجم کمتر مناسب ترند. پیشرفت های فناوری CNC نیز امکانات جدیدی را در اختیار دستگاه خم کن قرار داده است و آن را به ابزاری هرچه کارآمدتر و دقیق تر در صنعت فلزکاری تبدیل کرده است.
