دستگاه زیگ یا همان حلبیسازی یکی از ابزارهای حیاتی در صنعت فلزکاری و ورقکاری است. این دستگاه به طور گستردهای برای ایجاد فرمها، لبهها، و تقویتکنندهها روی ورقهای فلزی نازک استفاده میشود. نام “زیگ” به دلیل حرکت زیگزاگی یا متناوب غلتکها یا ابزارهای آن برای شکلدهی به ورق فلز است. این ماشینها در کاربردهای مختلفی از ساختوساز و عایقکاری گرفته تا ساخت لوازمخانگی و حتی جواهرسازی نقش مهمی ایفا میکنند.
تاریخچه و تکامل دستگاه زیگ
تکامل دستگاههای شکلدهی فلزات به قرون گذشته بازمیگردد، زمانی که صنعتگران اولیه با استفاده از ابزارهای دستی اقدام به خمکاری و شکلدهی فلزات میکردند. با انقلاب صنعتی و نیاز به تولید انبوه، ماشینآلات تخصصیتری برای این منظور طراحی و ساخته شدند. دستگاه زیگ، با توانایی ایجاد فرمهای پیچیدهتر و دقیقتر روی ورقهای فلزی، بهتدریج جای خود را در کارگاههای فلزکاری باز کرد. در ابتدا، بهصورت دستگاه زیگ دستی یا با نیروی پدالی کار میکردند، اما با پیشرفت فناوری، مدلهای مکانیکی، هیدرولیکی و امروزه مدلهای CNC نیز به بازار عرضه شدهاند که دقت و سرعت عمل را به طور چشمگیری افزایش دادهاند.
نحوه کار دستگاه زیگ یا حلبیساز
اساس کار دستگاه زیگ یا همان حلبیساز بر پایه عبور ورق فلز بین دو محور موازی است که بر روی آنها قالبها (Dies) یا غلتکهای (Rollers) مخصوص نصب میشوند. این قالبها در جهت عکس یکدیگر حرکت میکنند و با اعمال فشار و حرکت چرخشی، فرم مورد نظر را روی ورق فلز ایجاد میکنند. شکل و ابعاد قالبها تعیینکننده نوع فرمی است که بر روی ورق ایجاد میشود.
اجزای اصلی یک دستگاه زیگ:
- بدنه اصلی (Frame): سازه مستحکم دستگاه که غلتکها و مکانیزمهای حرکتی را در خود جای میدهد.
- غلتکها/قالبها (Rollers/Dies): قطعات اصلی که با فرمهای مختلف ساخته شدهاند و با حرکت چرخشی خود، ورق فلز را شکل میدهند. این غلتکها قابل تعویض هستند تا بتوان فرمهای متنوعی را ایجاد کرد.
- محورها (Shafts): میلههایی که غلتکها بر روی آنها نصب میشوند و حرکت چرخشی را به قالبها منتقل میکنند.
- مکانیزم تنظیم فاصله (Adjustment Mechanism): برای تنظیم فاصله بین دو غلتک، بسته به ضخامت ورق فلز و نوع فرم مورد نظر.
- دسته اهرمی/موتور (Lever/Motor): برای حرکتدادن غلتکها. در مدلهای دستی از دسته اهرمی و در مدلهای پیشرفتهتر از موتورهای الکتریکی استفاده میشود.
- گیربکس (Gearbox): در مدلهای موتوری، برای انتقال قدرت و تنظیم سرعت چرخش غلتکها.
با عبور ورق فلز از بین این غلتکهای در حال چرخش، ورق تحتفشار و کشش قرار میگیرد و بهتدریج شکل قالب را به خود میگیرد. این فرایند بدون برداشتن مواد از ورق صورت میگیرد و تنها با تغییر شکل پلاستیک ورق، فرمهای مورد نظر ایجاد میشوند.

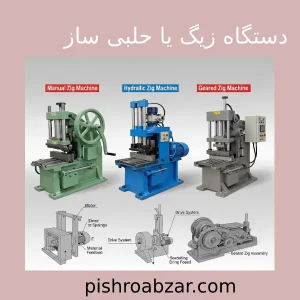

انواع دستگاههای زیگ
دستگاههای زیگ در مدلهای مختلفی باتوجهبه منبع قدرت و کاربردشان موجود هستند:
- دستگاه زیگ دستی (Manual Zig Machine): این مدلها سادهترین نوع هستند و با نیروی دست یا پدال کار میکنند. مناسب برای کارگاههای کوچک، پروژههای با حجم کم و فلزات نازکتر. قیمت آنها پایینتر است و نیاز به مهارت اپراتور بیشتری دارند.
- دستگاه زیگ موتوری (Motorized Zig Machine): این دستگاهها از موتور الکتریکی برای چرخاندن غلتکها استفاده میکنند. سرعت و دقت بیشتری نسبت به مدلهای دستی دارند و برای تولید با حجم متوسط مناسب هستند.
- دستگاه زیگ هیدرولیکی (Hydraulic Zig Machine): در این نوع، سیستم هیدرولیک برای اعمال فشار و حرکت غلتکها به کار میرود. این دستگاهها قدرت بسیار بالایی دارند و برای شکلدهی به ورقهای ضخیمتر و انجام کارهای سنگینتر ایدهآل هستند.
- دستگاه زیگCNC : پیشرفتهترین نوع دستگاه زیگ که با کنترل عددی کامپیوتری کار میکند. این ماشینها قابلیت برنامهریزی دارند و میتوانند فرمهای بسیار پیچیده و دقیق را با حداقل دخالت انسانی تولید کنند. برای تولید انبوه و کارهای بادقت بالا در صنایع خودروسازی، هوافضا و… کاربرد دارند.
آشنایی با کاربردهای دستگاه زیگ
دستگاه زیگ قابلیت ایجاد طیف وسیعی از فرمها را دارد که آن را در صنایع مختلفی مورد استفاده قرار میدهد:
- لبهزنی و تقویت (Edging and Strengthening): ایجاد لبههای تقویتشده یا خمیدگیها در لبه ورقها برای افزایش استحکام و زیبایی. این کار بهخصوص در ساخت ظروف، لولهها، و داکتهای تهویهمطبوع رایج است.
- رخ انداختن (Beading/Crimping): ایجاد فرورفتگیهای قوسدار یا برجستگیهای دایرهای روی سطح ورق برای افزایش مقاومت در برابر خمش و یا ایجاد شیار برای اتصال قطعات.
- مفتول پیچکردن (Wire Edge Forming): فرمدهی به لبه ورق برای قراردادن یک مفتول فلزی در داخل آن که باعث تقویت لبه و جلوگیری از بریدگی میشود.
- فرانسه زدن (Flanging): ایجاد یک لبه یا فلنج برای اتصال دو قطعه ورق به یکدیگر، بهخصوص در ساخت داکتها و لولهها.
- برش دایرهای (Circle Cutting): با نصب تیغههای مخصوص گردبر، دستگاه زیگ میتواند ورقهای فلزی را به شکل دایرهای برش دهد.
- فرمدهی تزیینی (Decorative Forming): در صنایعدستی و هنری، برای ایجاد الگوها و طرحهای تزیینی روی فلزات نازک.
- صنایع عایقکاری (Insulation Industry): در ساخت پوششهای فلزی برای لولهها و مخازن عایقبندی شده، دستگاه زیگ برای ایجاد شیارها و لبههای اتصال استفاده میشود.
- ساختوساز (Construction): در تولید برخی از قطعات فلزی برای سازههای ساختمانی، مانند ناودانیها و کانالها.
مزایای استفاده از دستگاه زیگ
- افزایش استحکام: فرمدهی به ورقها، مقاومت آنها را در برابر تغییر شکل و خمش افزایش میدهد.
- تنوع در فرمدهی: با تعویض قالبها و غلتکها، میتوان فرمها و اشکال متنوعی را روی ورق فلز ایجاد کرد.
- بهبود زیبایی: لبهزنی و فرمدهی دقیق، ظاهر نهایی محصول را بهبود میبخشد.
- کاهش ضایعات: در مقایسه با روشهای برش و جوشکاری، شکلدهی با دستگاه زیگ معمولاً ضایعات کمتری دارد.
- سرعت و دقت: مدلهای موتوری و CNC سرعت و دقت بالایی در تولید دارند.
- اتصالات محکم: ایجاد لبهها و شیارها، امکان ایجاد اتصالات مکانیکی محکم و بدون نیاز به جوشکاری را فراهم میکند.
- صرفهجویی در هزینه: در برخی موارد، استفاده از دستگاه زیگ میتواند جایگزین روشهای پرهزینهتر مانند جوشکاری شود.
نکات نگهداری و ایمنی از دستگاه حلبی ساز
برای حفظ کارایی و افزایش طول عمر دستگاه زیگ، رعایت نکات نگهداری ضروری است:
- روغنکاری منظم: تمامی قطعات متحرک و محورها باید به طور منظم روغنکاری شوند تا از سایش و اصطکاک جلوگیری شود.
- تمیزکاری: پس از هر بار استفاده، دستگاه باید از برادههای فلز و آلودگیها تمیز شود.
- بررسی قالبها و غلتکها: قالبها باید به طور منظم از نظر ساییدگی یا آسیبدیدگی بررسی شوند و در صورت نیاز تعویض گردند.
- تنظیمات دقیق: اطمینان از تنظیم صحیح فاصله غلتکها برای ضخامت ورق مورد استفاده، برای جلوگیری از آسیب به دستگاه و ورق.
- ایمنی اپراتور: اپراتور باید از دستکش، عینک ایمنی و لباس کار مناسب استفاده کند.
- بررسی کابلها و اتصالات الکتریکی: در مدلهای موتوری، سیمکشی و اتصالات الکتریکی باید به طور دورهای بررسی شوند.
- محیط کار مناسب: نگهداری دستگاه در محیطی خشک و عاری از گردوغبار به جلوگیری از زنگزدگی و خوردگی کمک میکند.
آینده دستگاه زیگ
با پیشرفت فناوری و افزایش تقاضا برای دقت و اتوماسیون، انتظار میرود که دستگاههای زیگ نیز به سمت هوشمندسازی و یکپارچگی بیشتر با سیستمهای تولید خودکار حرکت کنند. توسعه قالبهای هوشمند، افزایش قابلیتهای CNC برای فرمدهی پیچیدهتر، و استفاده از مواد جدید برای ساخت غلتکها با طول عمر بیشتر، از جمله روندهایی هستند که میتوان در آینده این صنعت مشاهده کرد.
نتیجه گیری
در مجموع، دستگاه زیگ ابزاری پرکاربرد و ضروری در صنعت فلزکاری است که با تواناییهای متنوع خود در شکلدهی ورقهای فلزی، نقش مهمی در تولید محصولات مختلف ایفا میکند. انتخاب نوع مناسب دستگاه بستگی به نیازهای تولید، حجم کار و نوع مواد مورد استفاده دارد.
